Введение

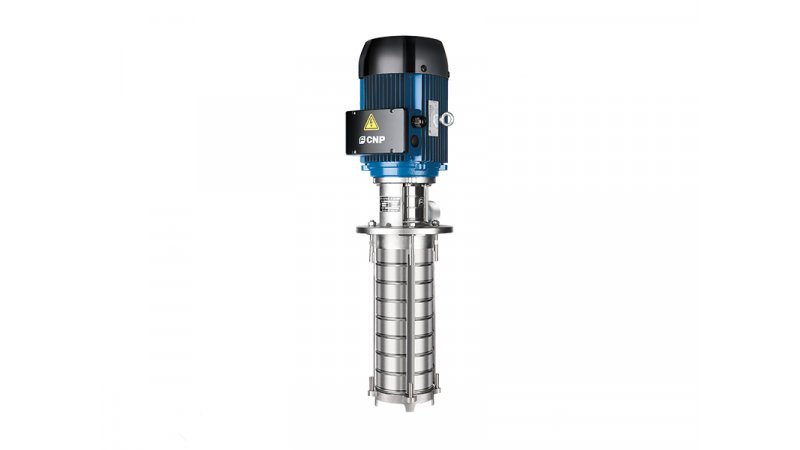

Насосы CDLK и CDLKF от CNP Aikon представляют собой многоступенчатые погружные агрегаты, предназначенные для перекачивания различных жидкостей в промышленных условиях. Эти насосы оснащены стандартным двигателем класса энергоэффективности ЕI2 и могут быть дополнительно оборудованы защитой от перегрузки.
Характеристики насосов CDLK и CDLKF
Диапазон подач
- Минимальная подача: 0,5 м³/ч
- Максимальная подача: 55 м³/ч
Напор
- Минимальный напор: 6 м
- Максимальный напор: 312 м
Мощность
- Диапазон мощности: от 0,37 до 45 кВт
Температура перекачиваемой среды
- Минимальная температура: -15°С
- Максимальная температура: +105°С
Применение
Насосы CDLK и CDLKF широко применяются в различных отраслях промышленности, включая:
- Перекачивание охлаждающей жидкости
- Перекачивание жидкой смазки
- Перекачивание водоконденсата станков
- Перекачивание воды и растворов
Основные области применения:
- Охлаждающие устройства
- Промышленное моечное оборудование
- Системы фильтрации
- Орошение и осушение сельскохозяйственных угодий
- Мойка автомобилей
Конструкция насосов CDLK и CDLKF
Устройство насоса
Насосы CDLK и CDLKF представляют собой вертикальные многоступенчатые центробежные агрегаты. Двигатель соединён с валом насоса через муфту, что обеспечивает надёжное соединение и эффективную работу.
Основные компоненты:
- Корпус напорный
- Диффузоры
- Рабочие колёса
- Ступени
- Фильтр сетчатый
Электродвигатель
Насосы CDLK и CDLKF оснащены асинхронными электродвигателями с воздушным охлаждением. Основные характеристики двигателя:
- Степень защиты: IP55
- Класс изоляции: F
- Стандартные напряжения:
- 1X220-230/240В
- 3X200/346В
- 3X220-240/380-415В
- 3X220-255/380-440В
Условия эксплуатации
Насосы CDLK и CDLKF предназначены для перекачивания чистой, невзрывоопасной жидкости без агрессивных компонентов. Основные параметры:
- Максимальная производительность: 50 м³/ч
- Максимальный напор: 260 м
- Мощность: до 45 кВт
Диапазон температур перекачиваемой жидкости:
- Нормальная температура: -15 ºС…+70 ºС
- Высокая температура: -15 ºС…+105 ºС
Маркировка насосов CDLK и CDLKF
Маркировка насоса содержит важную информацию о его характеристиках и конфигурации. Пример маркировки:
- CDLK - тип насоса: полупогружной многоступенчатый центробежный
- F - исполнение насоса: проточная часть из нержавеющей стали
- 32 - номинальная подача, м³/ч
- 120 - количество ступеней насоса x10
- 12 - количество рабочих колес уменьшенного диаметра
- S - подключение: 3-фазное
- W - частота: 50 Гц
- S - проточная часть: нержавеющая сталь SS304
- C - температура рабочей среды: стандартное исполнение (-15°…+70°С)
Таблица характеристик моделей
| Модель | Подача, м³/ч | Напор, м | КПД, % | Частота вращения, об/мин | Диаметр рабочего колеса, мм | Температура перекачиваемой среды, ℃ | Диаметр присоединения, мм | Мощность, кВт | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| TD32-14G/2 | 8 | 14 | 50 | 2900 | 111 | -15~110 | 32 | 0,75 | 33 |
Где купить
Для приобретения насосов CDLK и CDLKF обратитесь к официальным дистрибьюторам CNP Aikon. Мы также предлагаем услуги по доставке и установке оборудования.
Заключение
Насосы CDLK и CDLKF от CNP Aikon - это надёжные и эффективные решения для перекачивания жидкостей в различных промышленных условиях. Высокое качество исполнения, широкий диапазон характеристик и возможность настройки под конкретные нужды делают эти насосы идеальным выбором для множества приложений.
